鋼制管非標法蘭的基本特征

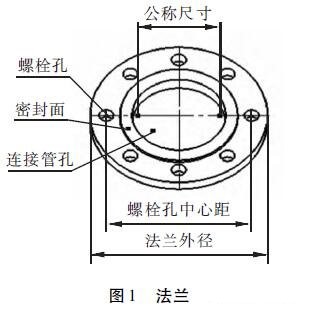

2022-10-24 關注次數：鋼制管非標法蘭又稱法蘭盤，是一金屬盤狀物，使用中與金屬管道焊接或螺紋連接為一體。法蘭的基本特征如圖1所示，由螺栓孔、密封面、連接管孔、螺栓孔中心距、法蘭外徑、公稱尺寸、公稱壓力等主要參數組成。
不同的法蘭上述參數都會(huì )有不同，選配時應注意配對使用。比如法蘭螺栓孔的數量和螺栓孔的直徑都應該相同，否則，不能實現配對組裝，不能完成法蘭的連接及密封功能。
在法蘭中，公稱尺寸DN和公稱壓力PN是兩個不可見的基本參數。公稱尺寸DN既不是指法蘭連接孔的直徑，也不是指與法蘭相連接的鋼管外徑尺寸，它是法蘭的名義尺寸，表示法蘭的尺寸大小，在數值上和與之相連接的鋼管的公稱尺寸相同。法蘭的公稱壓力PN限定了法蘭使用的壓力范圍。標準法蘭會(huì )在法蘭外圓柱表面以鋼印的形式把法蘭的公稱尺寸DN和公稱壓力PN以及其它參數的具體數值打印出來，方便用戶選用。
標準中壓力的單位為“bar”。(1bar=0.98kgf/cm2，1bar=0.1MPa)。尺寸的單位為“mm”。
